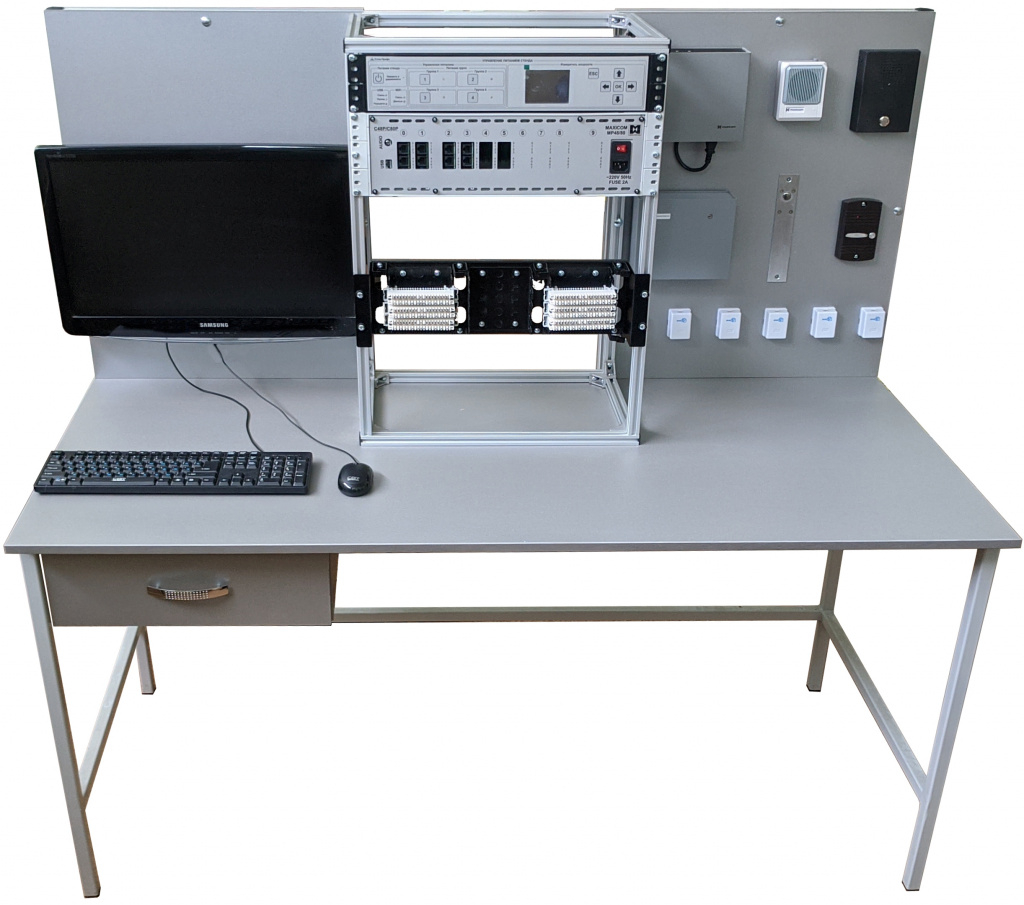

Учебно-практический стенд «Автоматическая гибридная телефонная станция»

Описание

Стенд предназначен для получения опыта и навыков студентов, курсантов, слушателей учебных заведений по монтажу и настройке автоматической телефонной станции (АТС). Конфигурации комплектации АТС функциональными модулями согласно требованиям, к конкретной сети связи и программирование АТС. Организации внутренней и внешней телефонной связи предприятий в различных отраслях экономики РФ, нефтегазовой отрасли, гостиничного бизнеса, государственных и силовых структурах, а также реализация функции судовой связи на кораблях и судах любого размера и назначения. В соответствии с программными установками, обеспечение и выход на внешние линии, прием входящих звонков, связь внутренних абонентов между собой. А также управление громкоговорящей связью, в том числе, двусторонней, контролировать доступ в помещения, организация караульной службы, обеспечение оперативной дуплексной связи дежурного поста медицинского учреждения с больничными палатами, обеспечение безопасной организации переговоров, и возможность контроля разговора и даже вмешательства в него в случае необходимости в комнате переговоров службы ГУФСИН. Получение практических навыков в области монтажа физических абонентских линий АТС на станционный кросс, монтажа физических абонентских линий от станционного кросса АТС до абонентских устройств, монтаж и настройка абонентских устройств.

Стенд должен позволять:
• получать практические навыки по конфигурации автоматической телефонной станции;
• получать практические навыки по настройке автоматической телефонной станции;
• получать практические навыки по монтажу коммутационных шнуров RG45, RG11;
• получать практические навыки по монтажу и расшивке коммутационных шнуров на кроссовых плинтах:
• получать практические навыки по монтажу абонентской розетки и подключению абонентских устройств;
• получать практические навыки по настройке абонентских устройств:
• получать практические навыки по поиску неисправностей в кабельных соединениях.

Состав:
1. Базовый блок АТС с блоком питания и контроллером (1 шт)
2. Плата расширения 1 внешняя 7 абонентских линий (1 шт)
3. Плата расширения 8 абонентских линий (2 шт)
4. Плата расширения 2 внешних 6 абонентских линий (1 шт)
5. Плата расширения для подключения 4 системных телефонов (1 шт)
6. Системный телефонный аппарат (1 шт)
7. Проводной телефон (2 шт)
8. Проводное переговорное устройство дуплексной громкой связи (1 шт)
9. Громкоговоритель (1 шт)
10. Блок громкоговорящей связи на абонентскую линию (1 шт)
11. ПК с программой для программирования АТС (1 шт)
12. Плинт универсальный (10 шт)
13. Крепление под плинт (1 шт)
14. Держатель этикетки для плинта (10 шт)
15. Розетка накладная 1хRJ11 (6 шт)
16. Коннектор RJ-45 UTP5e (300шт)
17. Колпачки, изолирующие для RJ-45 (300шт)
18. Коннектор RJ-11 (300шт)
19. Кабель U/UTP 2 пары, Кат.5 100МГц, (300м)
20. Кабель U/UTP 4 пары, Кат.5e 100МГц, (300м)
21. Стриппер кабельный универсальный (1 шт)
22. Инструмент для заделки витой пары (1 шт)
23. Инструмент для обжима модульных вилок (1 шт)
24. Комплект генератора с функцией кабельного тестера, щупа — пробника (1 шт)

Практические работы
1. Конфигурация автоматической телефонной станции функциональными модулями согласно требованиям к конкретной сети связи.
2. Монтаж коммутационных шнуров RG45, RG11.
3. Монтаж кроссовых физических абонентских линий на кросс АТС.
4. Настройки параметров автоматической телефонной станции.
5. Монтаж от кросса АТС до абонентской розетки и подключение абонентских устройств.
6. Настройка абонентских устройств.
7. Поиск неисправностей в кабельных соединениях.
